Votre carte MPEG n'affiche rien

  Diagnostic :

Votre carte MPEG est mal confirme

        Une carte de décompression vidéo MPEG est un produit encore un peu Il sensible".    Si elle fonctionne sous DOS ET Windows, elle nécessite le chargement d'un pilote sous DOS ; si elle ne fonctionne que sous Windows, elle ne nécessite qu'un pilote pour cet environnement.

Carte DOS et Windows

Une telle carte peut s'avérer complexe à mettre en oeuvre, car, même si elle est livrée avec une procédure d'installation automatique, le fait qu'elle fonctionne sous DOS n'implique pas qu'elle fonctionne sous Windows.  En effet, une carte MPEG nécessite une adresse et une interruption qui peuvent ne pas être utilisées sous DOS, mais qui le sont sous Windows.

Testez la carte sous DOS, en utilisant le logiciel adéquat (voir votre documentation) et en insérant un CD vidéo dans votre lecteur de CD-ROM.  Si tout se passe bien, c'est que votre problème n'est lié qu'à Windows : les conflits peuvent provenir d'une carte scanner, d'une souris PS/2 (Int 12), d'une carte tuner de télévision, voire d'une carte SCSI que vous n'utilisez pas sous DOS gestion d'un scanner ou autre).

Si la carte n'affiche pas la vidéo, il y a certainement un problème de conflit d'adresse ou d'interruption avec un autre périphérique fonctionnant (ou déclaré) sous DOS : carte SCSI, modem, réseau, voire audio.  La résolution du problème sous DOS devrait faire fonctionner votre carte sous Windows, car elle vous replace dans le même contexte qu'une carte uniquement Windows.

Haut de page

Carte uniquement Windows

Lorsqu'une carte MPEG ne fonctionne pas sous Windows, cela est probablement dû à un conflit avec un autre périphérique, ou au fait que ses pilotes compatibles, avec Windows 3.x, ne le sont pas avec Windows 95.

Dysfonctionnement sous Windows 3.x

Sous Windows 3.x, un dysfonctionnement nécessite souvent de procéder par essai/erreur.  Sur un PC standard ne comprenant ni carte réseau, ni carte SCSI, le plus simple consiste à aller dans le Panneau de configuration (situé dans le Groupe principal), à sélectionner un par un les gestionnaires et à cliquer dans la case Configurer chaque fois que possible afin de vérifier les adresses et interruptions utilisées par chaque périphérique multimédia : notez-les dans le Tableau 1. 1 et essayez de détecter le conflit, puis modifiez la configuration du pilote MPEG en conséquence.

Dysfonctionnement sous Windows 95

Sous Windows 95, il est assez simple d'intervenir.  En effet, une carte MPEG en conflit avec un périphérique est indiquée par une croix rouge dans l'icône Système du Poste de travail.  En accédant à ce périphérique et en consultant ses propriétés, vous devriez voir apparaître la raison du conflit dans la fenêtre correspondante.  Il vous suffit alors, muni de votre documentation, de choisir une autre adresse et/ou interruption disponibles dans le pilote de votre carte MPEG.

Haut de page

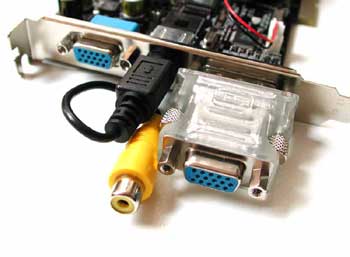

Votre écran VGA n'est pas branché sur la bonne sortie, ou le câble de liaison entre votre carte MPEG et votre carte VGA n'est pas connecté

Si votre fenêtre vidéo MPEG n'affiche qu'une couleur mauve à l'écran, c'est que le logiciel chargé de piloter la carte fonctionne, mais que l'image ne s'incruste pas : votre écran VGA est connecté sur la mauvaise prise ou vous avez oublié de raccorder les câbles entre votre carte MPEG et votre carte VGA (câbles externes et/ou internes).  Consultez votre documentation de carte MPEG et vérifiez bien la connexion.

Haut de page

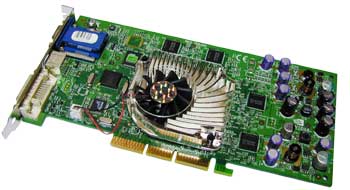

Sous Windows, votre carte VGA est mal configurée

Si votre application de visualisation MPEG sous Windows semble fonctionner alors que rien n'apparaît dans la fenêtre, le problème provient de la carte d'affichage VGA utilisée, voire du moniteur (vérifiez dans leTableau 3.2 la correspondance entre la fréquence de votre écran et celle de votre carte MPEG).

En effet, vous utilisez peut-être une résolution incompatible avec votre carte, ou un taux de rafraîchissement vertical trop important.  Une carte de décompression MPEG, fonctionnant sur le principe de l'incrustation vidéo, ne peut pas dépasser une résolution de 800 x 600 avec un taux de rafraîchissement vertical de l'ordre de 60 Hz (70 dans le meilleur des cas).  Elle peut néanmoins incruster l'image en mode entrelacé avec une résolution de 1024 >< 768, mais la qualité visuelle s'en ressent puisque l'écran a tendance à scintiller.

Haut de page

Dans les trois cas, il est impératif d'utiliser la documentation de votre carte graphique, de votre PC et /ou des disquettes de pilote (sur lesquelles

vous trouverez un fichier README.TXT ou LISEZMOI à consulter avec le Bloc-notes de Windows).

Il n'est pas possible de décrire ici tous les cas puisque chaque constructeur de carte graphique procède différemment.

Haut de page

Sous Windovvs 95/98

C'est souvent sous Windows 95 que l'incrustation vidéo pose problème.  En effet, Windows 95 optimise votre affichage graphique avec un taux de rafraîchissement vertical élevé.  Pour modifier cet état, utilisez le menu Affichage du module Poste de travail et allez dans la section "Configuration du type d'écran".

 Suivant la carte VGA de votre PC, vous devrez peut-être choisir un écran de type VGA standard, en évitant le Super VGA.  Dans ce cas extrême, si vous ne voyez toujours pas la vidéo, c'est que le problème se situe dans la configuration de la carte MPEG, voire dans sa connexion.

Vous avez une carte MPEG, mais il n'y a pas de son avec la vidéo

  Diagnostic :

                      La sortie audio de votre carte MPEG est mal reliée à votre carte audio.

                   Les niveaux d'entrée de votre carte audio sont mal réglés.  Votre carte MPEG est mal configurée.

Haut de page

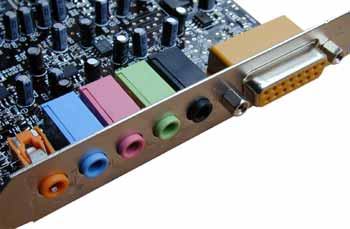

La sortie audio de votre carte MPEG est mal reliée à votre carte audio

La sortie audio d'une carte MPEG est souvent placée à l'arrière de la carte, sur la face arrière du PC.  Pour obtenir le son, vous devez relier cette sortie soit à des haut-parleurs amplifiés (sortie ligne s'adaptant aussi à un amplificateur), soit à J'entrée ligne de votre carte audio.  Dans ce cas, vous réglez le volume sonore au moyen de la table de mixage de votre carte audio.

Notez que l'entrée ligne de votre carte audio peut être désactivée par logiciel, et qu'il peut être nécessaire d'ajuster les paramètres de la table de mixage pour en faire apparaître le réglage à l'écran (voir la documentation de votre carte audio).

Attention

Depuis l'apparition des cartes de décompression destinées aux DVD vidéo, la sortie Jack 3 5 mm placée à l'arrière du PC est de type numérique.

Pour obtenir le son, il faut en réalité connecter la sortie audio de la carte MPEG2 (voir Figure 3.96) à l'entrée CD-IN ou Line in de la carte audio.  Consultez bien la documentation de la carte : une sortie numérique ne peut être exploitée que par une entrée numérique

La carte de décompression MPEG2 du kit Créative DRx2 est dotée d'une sortie audio à relier à J'entrée CD-IN de la carte audio.

Haut de page

Les niveaux d'entrée de votre carte audio sont mal réglés

Le niveau sonore de l' entrée ligne de votre carte audio peut être désactivé ou réglé à la valeur minimale.  Ajustez-le au moyen de la table de mixage et de ses options de paramétrage (voir la documentation de votre carte audio).

Votre carte MPEG est mal configurée

Ce cas rare n'a été rencontré qu'avec les cartes MPEG Player du constructeur VideoLogic.  Une absence de son était en fait due à un mauvais pilote de la carte 928 Movie ou PCI Movie.  Seul VideoLogic peut vous fournir les éléments nécessaires.

Il vous faut abaisser le taux de rafraîchissement vertical ou la résolution graphique de votre carte, comme pour la section "Votre carte MPEG n'affiche rien".

Si votre vidéo n'apparaît pas correctement à l'écran, votre carte MPEG est probablement configurée pour supporter soit du PAL, soit du NTSC (formats vidéo des magnétoscopes, télévisions, etc. . Ce cas apparaît sur certains portables tels que le Panasonic CF 41.

Haut de page

  Vous n'avez pas de carte MPEG et vous avez un CD avec des

vidéos MPEG

Fin 1996 est apparue une technologie révolutionnaire permettant de visionner des vidéos MPEG sur quasiment tout PC fonctionnant sous Windows 95/98  Voici ce qu'il faut faire pour tirer profit de cette technique

Les éléments

Munissez-vous, avant toute chose, des produits ActiveMovie et DirectX.  Le premier est assez simple à trouver, puisqu'il est fourni gratuitement (sous l'appellation AMOVIE.EXE) sur pratiquement tous les CD-ROM accompagnant les magazines informatiques traitant du langage C. ActiveMovie est capable de lire des fichiers vidéo MPEG, mais il est très lent, car ni les pilotes de la carte graphique ni ceux de la carte audio ne sont optimisés.

La solution consiste à utiliser le programme DirectX, qui apporte d'énormes améliorations dans la gestion de l'affichage et du son.  DirectX est fourni dans le Game SDK (kit de développement de jeux) de Microsoft, mais également sur de nombreux CD-ROM de jeux offerts par les magazines.  De nombreux jeux utilisant cette technologie sont fournis avec des cartes graphiques accélérées de type Matrox Mystique ou Diamond Stealth 3D 2000.

DirectX peut aussi être obtenu sur Internet, à l'adresse http://wwwmicrosoft.com, en faisant une recherche sur DirectX.  Cela ne vous coûtera que le prix de la communication (2,5 Mo à télécharger).

Haut de page

Haut de page

Les points clés sont vérifiés lors de l'installation automatique.

Haut de page

L'installation de DirectX est automatique : il ;uffit de lancer le programme DXEXTRACT.EXE. Si vous avez obtenu DirectX à partir d'un jeu ou d'un CD-ROM, soit l'opération se fait automatiquement lors de l'installation de ce jeu ou CD-ROM, soit vous devez accéder au répertoire DirectX et lancer le programme DxSetup .

Si DirectX est déjà installé sur votre ordinateur, vous obtenez l'affichage illustré. La réinstallation de DirectX est un bon moyen de vérifier quelles fonctions ont effectivement été installées.

Pour optimiser la qualité de vos vidéos, il est préférable de configurer votre carte graphique en 65 000 couleurs, voire en 16,7 millions de couleurs : cette manipulation vous permet d'augmenter la vitesse d'affichage, puisqu'elle évite au processeur central du PC de recalculer en temps réel le passage de 16,7 millions de couleurs en 256.

Mieux vaut réduire la résolution graphique à 640 x 480 pour une meilleure fluidité : les Vidéo-CD contiennent des films stockés avec la norme MPEG 1, ce qui correspond à une résolution de 352 pixels par 288.

insérez un \Iidéo)-CD dans votre lecteur de CD-ROM

Vous êtes maintenant prêt à lire un Vidéo-CD.  Introduisez un disque dans votre lecteur de CD-ROM, accédez au lecteur multimédia de Windows (en allant dans Démarrer, Programmes, Accessoires puis Multimédia) puis choisissez ActiveMovie dans le menu Périphérique : le programme vous demande d'indiquer le fichier à charger.  Accédez au lecteur de CDROM situé en D, allez dans le répertoire MPEGAV et choisissez le fichier AvSeq0l, qui correspond à la première ou à la seule piste du Video-CD .

Haut de page

Si vous trouvez que la fluidité de l'image n'est pas parfaite, vous pouvez l'améliorer en utilisant une carte graphique accélérée.  Sur un Pentium 90 équipé d'une carte graphique d'entrée de gamme, cette technique vous permet d'obtenir un débit de l'ordre de 20 images par seconde en plein écran.

Sur un Pentium 133, vous obtenez une fluidité parfaite, quelle que soit la carte graphique employée (en PCI tout de même !).  Sachez également que nous avons effectué des tests sur des PC à base de 486 DX2/66 et DX4/ 1 00, et que la qualité est tout à fait acceptable : elle est pratiquement aussi bonne que sur des Pentium tournant aux mêmes fréquences

Note

Sur certains processeurs graphiques, il peut arriver que la vidéo ne s'affiche pas plus rapidement avec DirectX.  Parmi ces processeurs, citons le S3 868 : si DirectX n'agit pas au niveau MPEG, il y a de fortes chances pour que vous ne puissiez pas profiter pleinement des derniers jeux sous Windows 95/98.  Dans ce cas, envisagez de remplacer votre carte graphique : si vous avez un Pentium 90, 100 ou supérieur, cela en vaudra largement la peine.  Mentionnons par ailleurs les problèmes rencontrés sur certaines cartes ATI Mach 64, livrées avec des Players MPEG spécifiques à la marque . Dans ce cas de figure, vous devez désactiver le périphérique MCI MPEG en allant dans Panneau de configuration, Multimédia, Avancées.

Haut de page

Figure 3.105

Carte d'extension dans son logement.

Haut de page

Votre fichier de configuration CONFIG.SYS

Allez à la section "Votre écran ne fonctionne plus après le lancement de

Windows : sous Windows 3.1 1 pour Workgroups, il manque un paramètre".

Le ventilateur de votre processeur s'est détaché, n'est plus alimenté ou est en panne

Lorsque votre PC s'est bloqué et que vous l'avez redémarré, il s'est Il rebloqué" soit immédiatement, soit au milieu du chargement d'un pilote ou de Windows.  Vous avez alors réessayé de le démarrer, mais il s'allume à peine : le ventilateur ou le radiateur ne refroidit plus le processeur central.

Ouvrez votre PC et cherchez le ventilateur (voir Figure 3.106). S'il est débranché ou s'il n'est plus en position normale (ce qui peut arriver lorsqu'on déplace un PC), remettez les éléments nécessaires en place.  Dans le cas contraire, le ventilateur a un problème interne : remplacez-le vous-même ou faites appel à un spécialiste.

Figure 3.106

Le ventilateur du processeur tel qu'il doit être mis en place.

Haut de page

Vous avez récemment installé un nouveau matériel ou logiciel dans votre PC

C'est l'utilisation de ce nouveau matériel qui provoque le blocage.  Le problème survient-il quand vous accédez au réseau, quand vous lancez votre scanner, quand vous utilisez la souris, etc. Analyse.

Votre carte VGA est mal configurée

Reportez-vous à la section "Votre écran fonctionne, mais dès que Windows se lance, il n'y a plus rien".

Votre accès physique au réseau est coupé

Le blocage d'un PC lors du lancement de Windows (le sablier s'affiche en permanence) est parfois lié à un problème de réseau.  Si vous êtes raccordé en BNC, il vous suffit de placer un T avec deux bouchons sur la prise de votre carte réseau.  Si vous êtes raccordé en RJ45, la panne provient probablement de votre hub (si le réseau est en cause) : débranchez la prise RJ45 de votre carte réseau et tout devrait rentrer dans l'ordre.
